MicroStart är avsedd för rotorer med diameter upp till 1500 mm.
Som standard levereras styrenheten i kapslat utförande men kan på begäran levereras i kundspecifika utföranden.
Inkopplingsschema
Funktionsbeskrivning

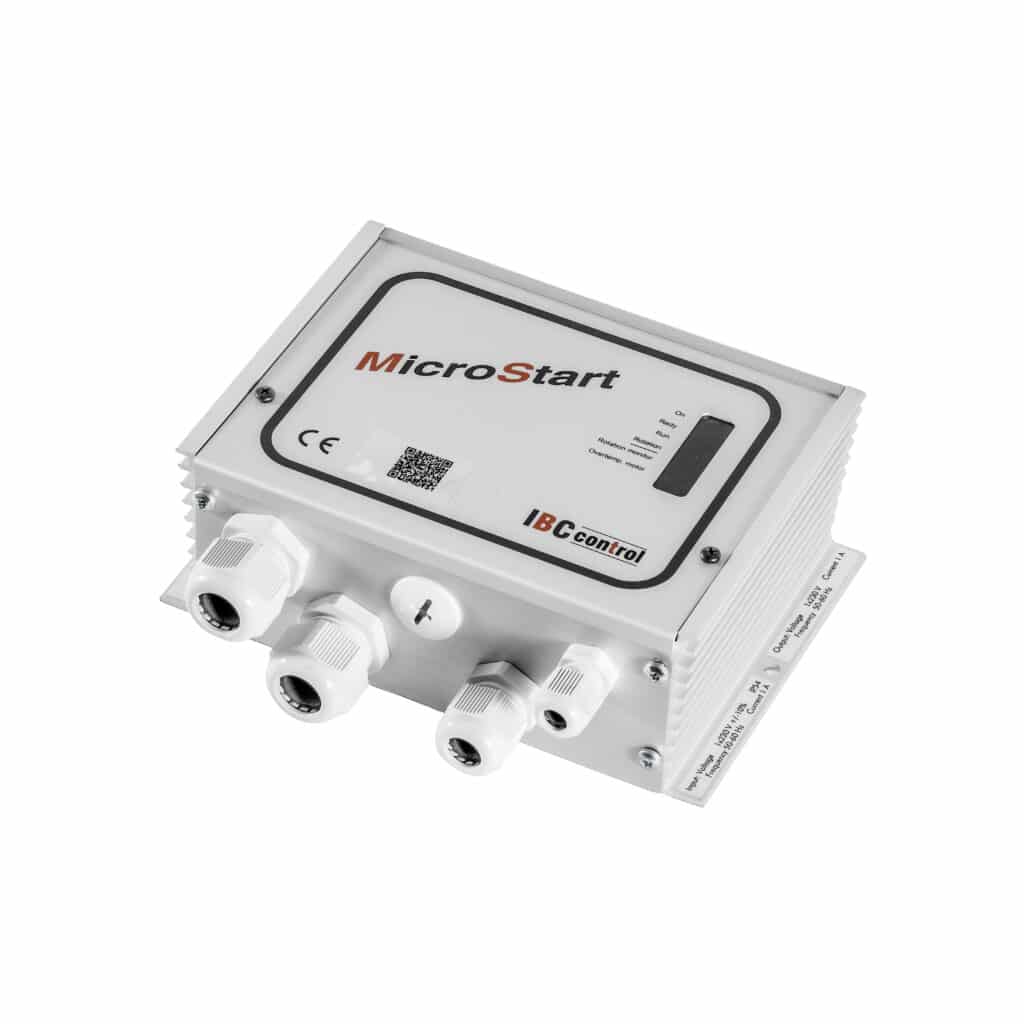

MicroStart, kapslad IP54, är en styrenhet avsedd för 1-fas motorer. Motorkondensatorn kan monteras i styrenheten. MicroStart har inbyggd mjukstart/mjukstoppfunktion för att skona motor och växellåda. Den har även de tilläggsfunktioner som är behövliga för att på ett enkelt sätt styra en roterande värmeväxlare.
Insignal 0-10 V
MicroStart har en paus/gångtidsfunktion som styrs av insignalen, med en total cykeltid på 60 sekunder. Beroende på insignalens nivå ändras förhållandet mellan paus och gångtid. Om insignalen understiger tröskelvärdet 0,5 V, stannar rotorn. MicroStart har inbyggd förskjutning av insignalen, vilket innebär att rotorns verkningsgrad blir proportionell mot insignalen.
Renblåsningsfunktion
MicroStart har inbyggd renblåsningsfunktion. När rotorn stått still i 45 minuter aktiveras renblåsningsfunktionen och rotorn roterar under 10 sekunder.
Rotationsvakt
MicroStart har inbyggd rotationsvakt. Till styrenheten ansluts en magnetgivare med inbyggt hallelement och tillhörande magnet. Styrenheten löser ut om puls ej erhålles var 5:e minut.
Larm
Styrenheten löser ut vid utlöst termokontakt i motorn.
Test
DIP-omkopplare för manuell körning.
