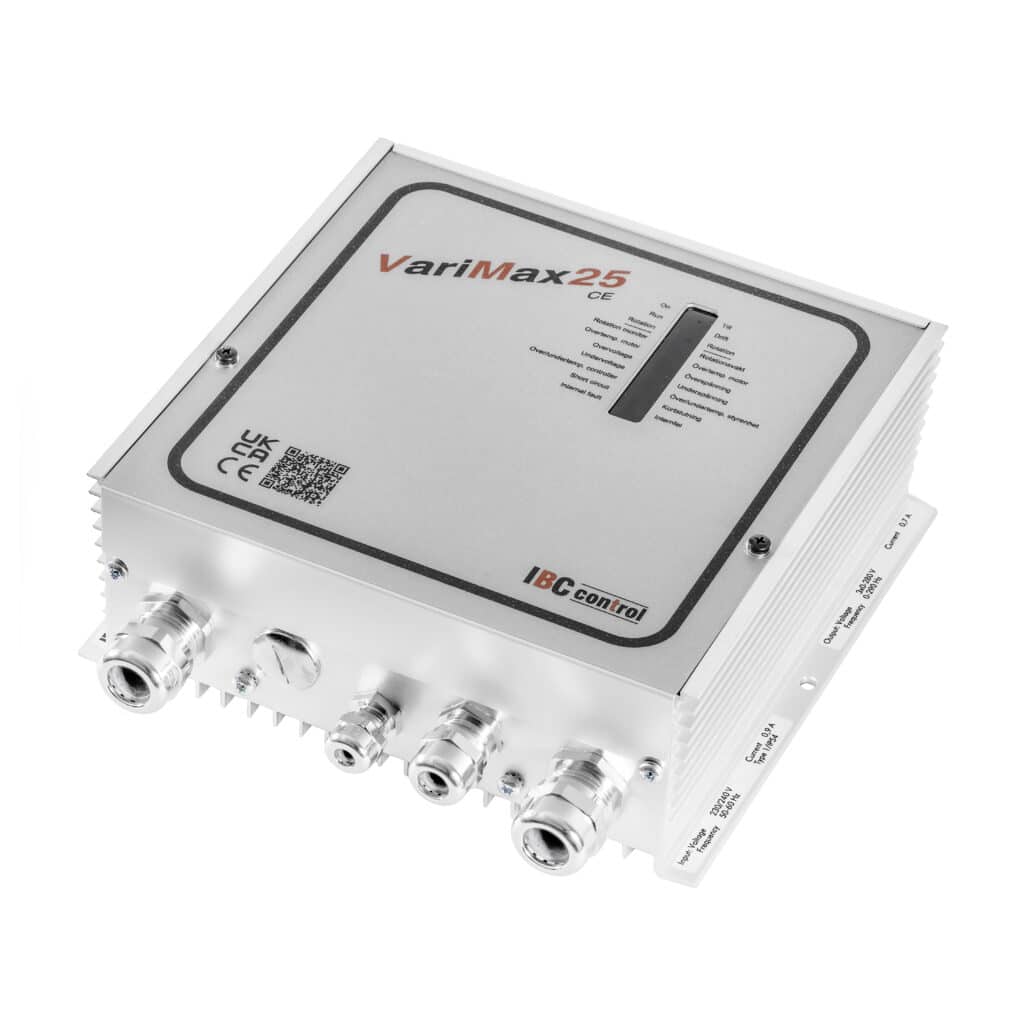

VariMax25 CE är ett alternativ till våra styrenheter MiniMax och MicroMax.
Styrenheten levereras i kapslat utförande och skall kombineras
med vår VariMax-motor25 CE. VariMax-serien kan ingå som komponent i något av våra drivsystem.
Inkopplingsschema
*) För att uppnå EMC Klass C3 behöver medföljande ferrit monteras på inkommande jordledare. Jordledaren görs ca 15 cm längre än övriga ledare och lindas tre varv runt ferriten innan den ansluts till plinten.
Funktionsbeskrivning
VariMax25 CE tillsammans med VariMax-motor25 CE, utgör en modern kombination med specifika tilläggsfunktioner för att optimalt styra en roterande värmeväxlare. VariMax-motor25 CE är en stegmotor med stort moment inom hela varvtalsområdet. Detta innebär att hastigheten på en termisk rotor ligger mellan 0,1-12 rpm.
Insignal 0-10 V
Rotorns varvtal regleras av styrenheten så att värmeväxlarens verkningsgrad är proportionell mot insignalen från reglercentralen.
Renblåsningsfunktion
När rotorn stått still i 10 minuter, aktiveras renblåsningsfunktionen och rotorn börjar rotera. Som en förvarning, roterar rotorn först under 6 sekunder med en hastighet på motorn på 5 rpm, därefter står rotorn still i 3 sekunder. Efter detta startar den egentliga renblåsningen, med en slumpmässig tid, mellan 10 till 20 sekunder med 20 rpm på motorn.
Rotationsvakt
Larmar och löser ut om puls ej erhålles var 30:e minut vid minvarv samt var 20:e sekund vid maxvarv. Tiden mellan dessa hastigheter är linjär. Funktionen är frånkopplingsbar via DIP-omkopplare.
Larmet är kvarstående.
Övriga larm
Styrenheten löser ut och ger larm vid över- eller underspänning, övertemperatur i styrningen, övertemperatur i motorn, kortslutning eller jordfel. Samtliga larm är kvarstående.
Manuell hastighet
Möjlighet att externt styra hastigheten, t ex för kylåtervinning. Hastigheten ställs in med separat potentiometer.
Test
DIP-omkopplare för manuell körning på låg- respektive högvarv.
